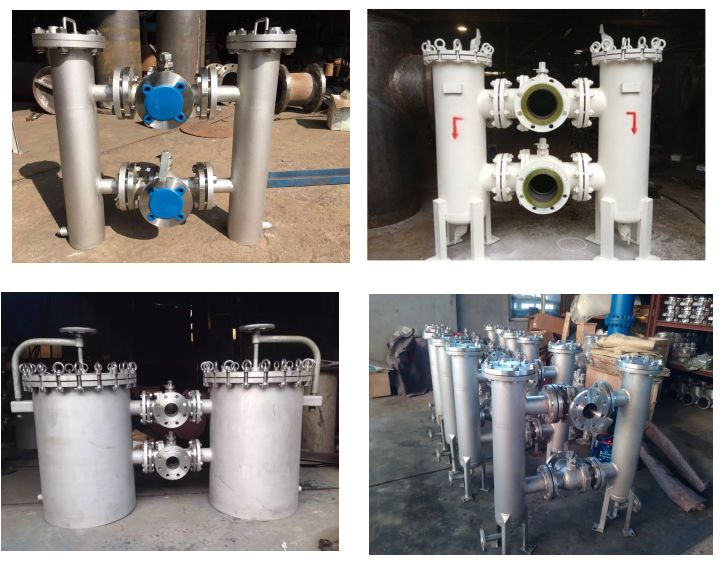

双联切换过滤器

双联切换式过滤器又称并联切换过滤器,采用两个三通球阀,将两个单筒过滤器组装而成,清洗过滤器时不必停车,保证其连续工作,是不停车生产线过滤装置首选。具有结构新颖合理、密封性好流通能力强、操作简便等诸多优点,应用范围广泛、适应性强的多用途过滤设备。尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,过滤基本无物料消耗,使得操作成本降低。

一、结构特点：

1、本过滤器的过滤元件,除采用不锈钢滤芯外,亦可采有优质蜂房式脱脂纤维棉,可滤掉粒径1μ以上的颗粒,本过滤器亦可单筒使用,此时只需去掉共同机座,其余尺寸不变。

2、双联过滤器外表面喷漆处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气口,供过滤时排放滤器内空气作用。上盖与滤筒连接采用螺栓结构,更方便清洗(更换)滤网,四只支脚可

使滤器平稳放置在地面上。

3、连接管路采用法兰连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更简便。

生产制造参照标准：

SH/T3411--2017《石油化工泵用过滤器选用、检验及验收规范》、

HG/T21637-1991《化工管道过滤器》

GB/T14382-2008《管道用三通过滤器》

JB/T7538-2016 《管道用篮式过滤器》

主要技术参数：

1、产品名称：双联切换过滤器

2、公称通径：DN25~ DN300（1” ~12”）

3、阀体材质：碳钢、304、316L

4、滤芯材质：304、316L、哈氏合金

5、工作压力范围：PN2.5~PN420（150LB~2500LB）
